■■■ 電池あれこれ ■■■

2022-07-08

ブログ:居酒屋ガレージ日記(電池)へのリンク(旧記事への書き込みはできません)

・居酒屋ガレージ日記:電池   (新ブログですのでコメント可能)
・居酒屋ガレージ日記:電池 (旧ブログアーカイブ)

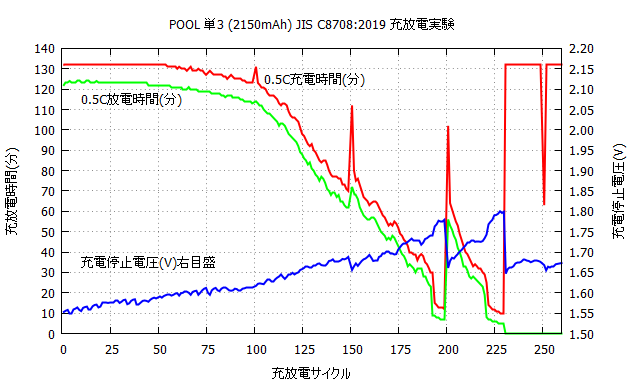

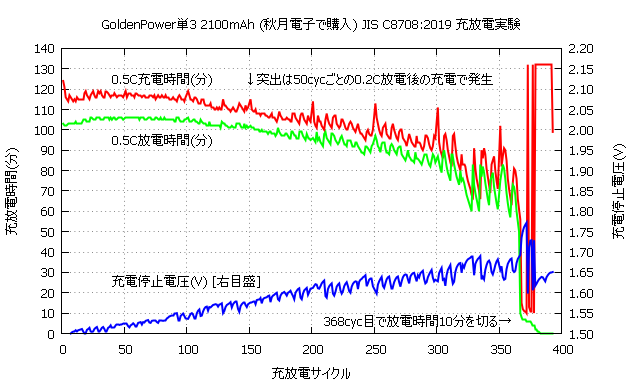

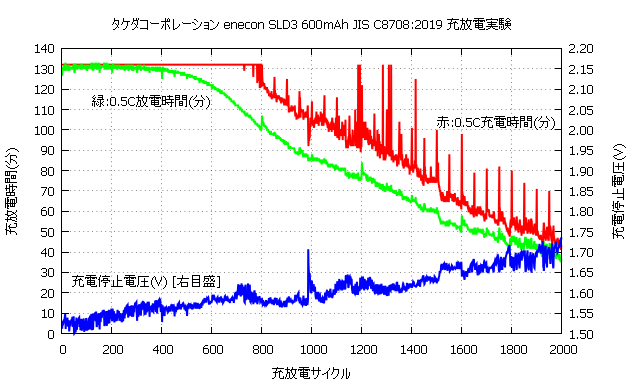

新しいJIS C8708:2019によるニッケル水素電池の寿命計測
       ※0.5C充放電でのデータをピックアップ。
         50サイクルごとの0.1C充電、0.2C放電の
         データは除外してグラフに。

   赤 : 充電時間
         0.5Cで充電。 -ΔV検出で停止。
         検出失敗時は132分で制限。
   緑 : 放電時間
         0.5Cで1.0Vまで放電。
         2時間(120分)が定格。
         サイクルが進むと容量減少により時間が短くなる。
   青 : 充電停止電圧
         -ΔVを検出した電圧。
         寿命末期になると内部抵抗増大の影響で
         電圧が上昇。

グラフの見かた
    (ご意見、質問はブログ記事にどうど)
・JISでは50サイクルごとの0.2C放電での放電時間を見て寿命を判断する。
・しかし、1〜49サイクルでの0.5C充放電の変化を追うほうが、実際の運用での
 劣化状態を示しているように感じる。 (0.2C放電は判定が甘くなる)
 グラフの緑線はその様子を示している。
・0.5Cなので電池が定格性能を持っているのなら2時間の放電時間となる。
・充放電サイクルが進むと徐々に劣化が進み(容量の減少と内部抵抗の増大)
 放電時間(1.0Vに達するまでの時間)が短くなる。
・新JISでの充電は「-ΔV」制御を行っていて、放電量に合わせて充電時間が
 決まる。 放電時間の1割増しほどの充電時間となる。
・サイクルが進むと、内部抵抗増大のせいで徐々に充電停止電圧が上昇する。
 この電圧変化を追うと、内部抵抗が大きくなっていく様子が推測できる。
   ※充電電流が1Aの電池で充電停止電圧が0.1V大きくなると、
     内部抵抗が100mΩ増えたと推測できる。
・50サイクルごとに見える充電時間の突出は、50サイクル目に0.2Cで
 ゆっくり放電されたことで(内部抵抗でのドロップが小さいのでしっかり
 1.0Vまで放電する)電池容量が空になり、その次のサイクルでその分の
 充電が行われた結果である。  サイクルが進むほど顕著に表れる。
・大容量グループでは「突然死」(放電サイクルでいきなり1.0Vまで電圧が
 落ちて放電時間がゼロになる)が観測される。
 充電池の運用上は好ましくない特性である。
・放電時間を60%(72分)にした実験は「継ぎ足し充電による延命効果」を
 試したもので。
   ※大容量グループではあまり良い結果は出なかった。

   ※1900mAh〜2000mAhクラス

  ※2400mAhクラス

  ※小容量クラス

  ※60%(72分)放電での結果


ブログ記事まとめ
